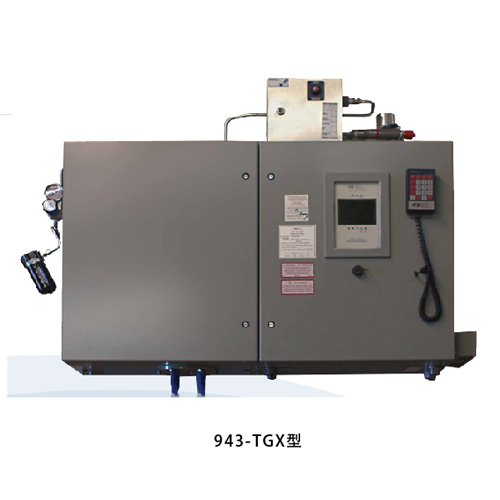

加拿大Galvanic公司的943-TGX比值分析仪为工业系统中改进型的克劳斯工艺专门提供了快速、准确、可靠和经济的解决方案。独特的现代技术，加之二十五年的硫磺回收工厂的工艺测试，工艺故障排除及过程控制仪表制造的经验，锻造出这一杰出的产品。专利设计的取样技术，将蒸汽伴热方法和空气冷却法结合，并配置了专用的温度传感器，彻底解决了硫蒸汽凝结引起的管路堵塞问题；全自动化的运行、维护、故障处理及校准，直观的参数及检测数据趋势图显示，将整个分析系统所需的维护量降至了最低，而且已在全世界几百个硫磺回收装置中成功使用。
主要特点
◆ 独特的取样探针
全球独一无二的同心腔室采样探头，采样、预处理与分析仪一体式的设计，直接在工艺管线上测量，无需采样管线，响应时间短。在探头部分设计有三段式的温度控制系统，在采样部分就可实现除硫，无需除雾器即可防止管线堵塞，彻底防止了探头阻塞的故障出现，对比传统的因使用除雾器而必须周期性停机反吹清洗的其他比值分析仪，943TGX实现了真正意义上的连续在线测量。
◆ 创新的滤光及检测技术
系统的检测部分使用了带新型的CCD阵列检测器的紫外分光计，可以实现对紫外光谱的全波段分析，灵敏度高，分辨率强，不受湿度影响，无需量程标定，对比使用滤光轮的传统分光计，分析精度和自动补偿误差的能力有了很大的提升，同时由于去掉传统分光计中的各种移动部件如滤光片，而使用机械耦合的光纤进行紫外光传递，无需担心光束错位的问题，在增强了测量精度的同时，大大降低了检测器的磨损，提升了检测器的使用寿命，日常维护量小。
◆ 高稳定性的紫外光源
比值仪的紫外光源使用了高稳定性、宽光带的氘灯，辐射光谱稳定，且光强度不会因温度产生变化，内部采用陶瓷结构，使用寿命非常长。
◆ 恒温系统控制
分析仪气路腔的恒温室使用蒸汽加热系统，提供了大量的热量，从而保证恒温室内所有与样品气接触的部件都保持在145℃以上，防止了样品气的冷凝，不论蒸汽质量的变化，都能够实现快速加热和±1℃的温度控制，同时在测量室后还有3个电加热装置，可以精确的控制测量的温度，从而最大限度的消除了温度波动对分析可能造成的影响，提升了分析精度，降低了误差。电子腔使用仪表风和带旋风制冷器的由计算机控制的正压吹扫系统进行吹扫和降温。
◆ 动态量程技术
分析仪使用了动态量程技术，将分析曲线划分为多个区间，自动选择最优区间输出，同时对各区间进行分段补偿，能处理1:20到20:1比率的H2S/SO2混合气体，能够胜任对超级克劳斯气体、SCOT气体和其他非传统的克劳斯气体的检测，在高波动以及高浓度应用中取得了良好的分析效果。
◆ 自动标定功能
分析仪每4小时自动标定零点，校正漂移，此项操作自动进行且仅需仪表风，每次约25秒，每天仅需2.5分钟，无需人工标定，且校正频率用户可调。同时分析仪具有跟踪和保持（track&Hold）功能，它会跟踪并保持分析仪在自动零点标定前对系统的最后一个控制信号，因此，分析仪在进行自动标零时依然在线。
◆ 超大操作界面
分析仪使用12.1”彩色超大LCD触摸屏操作，分析仪的工业计算机提供包括LAN、USB在内的多种接口，分析仪的National Instruments Lab View软件基于Windows XP操作系统，显示直观、操作简便、维护方便，用户可以在触摸屏上看到分析的状态、输出、检测数值、设定参数、谱图、故障报警等信息。
适用场所
◆ 炼油厂
◆ 焦化厂
◆ 化肥厂
◆ 发电厂
◆ 天然气净化厂
◆ 石油、石化、冶金、化肥等行业
◆ 煤气厂的硫磺回收比值控制
◆ 合成氨和甲醇原料气生产
◆ 炼厂气加工的过程控制
技术参数
|
检测原理 |
紫外光度分析法 |
|
电源 |
220VAC,50/60Hz |
|
防爆等级 |
Class 1,Div 2,Gr.C&D T3；CSA认证 |
|
输出 |
4路4-20mA隔离式模拟量输出
2路以太网接口
1路RS-485接口 |
|
报警输出 |
4路报警继电器 |
|
环境温度 |
-20℃ - +50℃ |
|
测量量程 |
0-2 VOL%H2S ，0-1VOL% SO2 |
|
检测器 |
CCD阵列检测器 |
|
响应时间 |
≤10S |
|
安装方式 |
管线直接安装 |
|
蒸汽 |
50psig(约0.334Mpa)；
160 - 200 psig(约1.07Mpa-1.34Mpa) |
|
预热时间 |
< 90分钟 |
|
重复性 |
±1% F.S |
|
加热系统 |
蒸汽加热和电加热结合 |
|
零点漂移 |
0.25% F.S每天,每4小时自动标零1次 |
|
精度 |
±1% F.S |
|
灵敏度 |
±1% F.S |
|
零点漂移 |
SO2读数 ±1%满量程 |
|
反吹 |
自动反吹 |
|
光源 |
高稳定性宽频谱氘灯 |
|
人机接口 |
前面板LCD触摸屏,简明的菜单操作
用户可以容易的修改或编辑分析参数 |
|
仪表空气 |
显示和存储测量结果及分析参数 |
|
仪表空气 |
无油,无杂质,干燥仪表空气 80-100 psig(约0.54Mpa-0.67Mpa) 流量 900SCFH（约425升/分钟） |
|
