• 一体化湿度和温度传感器
•多通道设计，最多可接3个传感器
•可用于真空和250bar高压（工况露点）的测量
•测量气体和液体中的微量水份及露点等
•传感器适合于防爆场所的应用（cl.l/div.1）
•长期运行极其稳定且免维护
巴泰克-水烃露点HYGROPHIL-F 5673-XX 描述
L1660湿度传感器由与两根光纤连接的具有不同反射系数的氧化硅和氧化错薄层构成，通过先进的热固化技术，形成 一种恰好可以让水分子通过的小孔（约 0.3nm）。
根据湿度平衡守则，介质中的水分子不断进入到传感器的小孔中，从而改变了光束的反射系数（空气1.00/水1.33）。产生一个与介质湿度成比例的波长的变化，这一变化被电子单元记录并计算出露点值。
HYGROPHIL-F5673具有温度补偿（内置PT100）和压力补偿功能，从而具有极高的测量精度。
巴泰克-水烃露点HYGROPHIL-F 5673-XX 应用
HYGROPHIL-F 5673分析仪与一体化的传感器一起构成湿度分析系统，通过光纤 探头测量湿度，通过内置PT100来测量温度。传感器的特殊结构和刎量方法本身都具有明显的优势。
这种新型专利的测量原理主要优势如下：
-可靠性、精度及重复性极高，低滞后
-传感器长期稳定（无漂移）
-可以直接测量高压工艺管线的湿度 {工况露点值}
-可应用于防爆场所{cl.l/div.1}
-安装和更换简单方便
HYGROPHIL-F5673在天然气领域应用中 极具优势，同时适用于多种气体和液体 中微量水的测量。
由于探头选用高品质的材质,传感器非常牢靠，几乎适应于所有的介质。
巴泰克-水烃露点HYGROPHIL-F 5673-XX 特点
•测量量程
DT: -80 …+20°C mg/m8:0.5--• 10000（可定制,例如0 -10ppm）
•精度：±rc
•可连接3个传感器
•显示值：
DT,FP,叩MWPPMW, Vol %,VP,MC,TT,SP
•图形方式显示
•数据保存
•光缆最大长度：800m
•以太网
Hygrophil-F 5673-xx技术数据，电子单元
巴泰克-水烃露点HYGROPHIL-F 5673-XX 具体的设备数据
|
量程 |
测量参数 |
测量起 |
测量始 |
|
Vol% |
0% |
1% |
|
PPMV |
0 ppm |
25000 ppm |
|
VP |
0 mbar |
250 mbar |
|
MC |
0 mg/m3 |
3000mg/m3 |
|
DT/FP |
-100°C |
+100°C |
|
SP |
0 bar |
250 bar |
|
TT |
-50°c |
+100°C |
|
标定量程 |
-80...+20 DT |
|
精度 |
+/- rc |
|
显示 |
320x240点阵的图形显示 |
|
键盘 |
触摸屏，红色的背光 |
|
电参数数据 |
|
辅助电源 |
DC 9-36V 最大25 W (Si 6,3 A MT)
AC 90-264 V 最大44 W (Si 3,15 A MT) |
|
辅助变量 |
测量场所的温度（TT）可通过集成在湿度探头中的温度传感器测得，或手动输入。 压力（SP）是通过外部探头输出标准0/4-20mA信号得到，也可手动输入。 CO?含量（0-10。％）通过标准0/4 -20mA信号得到，也可手动输入。 |
|
测量通道 |
1,2或3 |
|
测量速率 |
每通道大约30次/分 |
|
每个测量通道的输入 |
湿度传感器光纤接口
内含传感器特征曲线的9针的D-SUB接口
PT-100传感器信号接口
输出0/4-20 mA的压力信号接口
输出0/4-20 mA的信号接口（例如C02含量）
所有的输入是Ex ia,隔离的 |
|
每个测量通道的模拟输出 |
0/4 - 20 mA,隔离； 分辨率 0.0003 mA
负载500 Q； 精度0.03 mA
温度漂移＜。001 mA/°C |
|
3个模拟输出接口板COM |
0/4 - 20 mA,隔离； 分辨率 0.0003 mA
负载500Q； 精度0.03 mA
温度漂移＜ 0.001 mMC |
|
控制输出 |
8个继电器翻转输出
30V/1mA
通过接线端子连接 |
|
接口 |
Ethernet, RS 232, RS 485 (modbus, profibus), USB |
|
环境条件 |
|
工作温度 |
0... +50°C |
|
贮藏温度 |
-25...+60°C |
|
气候种类 |
IWI 依照 DIN 40040 |
|
机械数据 |
|
重量 |
大约8.5 kg |
|
尺寸 |
宽 x 高 x 深 483 x 192 x212mm |
|
外壳 |
19”台式安装 |
湿度测量探头L1660的技术数据
|
湿度测量探头L1660的技术数据 |
|
具体的设备数据 |
|
内置Pt100 |
-50... + 100°C,DIN IEC 751,4线 |
|
环境条件 |
|
工作温度 |
-3O...+6O°C |
|
储存温度 |
-30... +50°C |
|
最大工作压力 |
250 bar |
|
防护级别 |
IP 65 （安装后） |
|
机械数据 |
|
材质 |
tt： 1.4571
传感器的头部:POM |

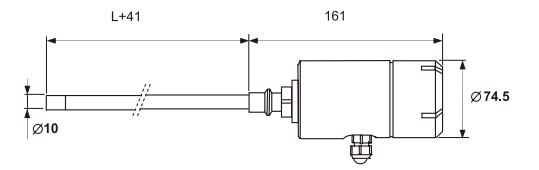

探头尺寸
 |
|
订货资料 |
|
名称 |
类型 |
规格 |
订货号 |
|
电子单元 |
|
|
5673-10 |
100 - 240 VAC Class 1/DIV.2, 预先安装1个通道 |
284 492 |
|
|
5673-11 |
100-240 VAC Class l/div. 1 EEx-d外壳
预先安装1个通道 |
242 057 |
|
|
5673-12 |
10-36VDC Class l/div. 2
预先安装1个通道 |
246119 |
|
|
5673-13 |
10-36VDC Class l/div. 1 in EEx-d 外壳 预先安装1个通道 |
242 056 |
|
|
5673-104 |
通道扩展 |
287 836 |
|
|
5673-107 |
墙式/支架安装 |
246 120 |
|
内置Pt100的湿度传感器 |
|
测量管直径 10 mm, 250 bar,标定-80...+ 20°c |
|
|
L1660 |
插入深度36 mm |
221 288 |
|
插入深度100 mm |
221 227 |
|
插入深度225 mm |
222 168 |
|
DAP标定证书：・20…0°C DT, 40 bar 天然气应用 |
232 340 |
|
正己烷标定证书（量程可自由设定） |
232 165 |
|
对几种气体和液体的标定证书（量程可自由设定） |
239 022 |
|
加长光纤电缆，现场装配 |
|
包括ST插头和适配器 |
|
|
1631 |
长度5 m |
U 011 20 051631 |
|
长度10m |
U 011 20101631 |
|
长度20 m |
U 011 20 201631 |
|
长度50 m |
U 011 20 501631 |
|
长度100 m |
U 011 21 001631 |
|
100m以内,以5 m长度为一个步进单位 超过100m,以10m长度为一个步进单位 最大长度800 m |
U011 2xxx1631
（xxx =长度以m为单位） |
|
